Produttore cinese di cavi di segnale e strumentazione di alta qualità

Cavo Taitongè un produttore e fornitore professionale di cavi per strumentazione e segnale in Cina. I nostri cavi per strumenti e segnali sono appositamente progettati per sistemi di automazione e strumentazione industriale. Essendo una grande azienda con 5 stabilimenti in Cina, ci impegniamo a fornire ai clienti globali prodotti e servizi via cavo di alta qualità e convenienti.

1. Introduzione ai cavi per strumenti e segnali

I cavi per strumenti e segnali sono utilizzati specialmente nell'automazione industriale e nei sistemi di strumentazione per la trasmissione e il controllo di segnali a bassa tensione e bassa corrente (come segnali di temperatura e pressione). Sono caratterizzati da elevate prestazioni di schermatura contro le interferenze, principalmente cavi di segnale analogico/digitale, cavi di prolunga per termocoppie, cavi di controllo schermati, ecc., adatti per collegamenti tra sensori, trasmettitori e sistemi PLC o DCS.

2. Caratteristiche principali della strumentazione e dei cavi di segnale

2.1 Funzionamento a bassa tensione: la tensione nominale CA è generalmente pari a 0,45/0,75 kV e inferiore.

2.2 Schermatura elevata: la schermatura intrecciata in filo di rame o la schermatura in foglio di alluminio (schermatura della coppia o schermatura complessiva) viene utilizzata per prevenire interferenze elettromagnetiche e garantire la precisione del segnale.

2.3 Struttura di precisione: multipolare, con conduttori fini; i materiali isolanti includono PVC, PE o XLPE.

2.4 Ignifugo e resistente alla temperatura: adatto per ambienti industriali, con una temperatura operativa di 70 ℃ o superiore.

3. Tipi comuni di cavi per strumenti e segnali

3.1 Cavi di trasmissione del segnale dello strumento: per segnali analogici (temperatura, pressione, flusso) e digitali (commutazione).

3.2 Cavi di prolunga per termocoppia e RTD: per strumenti di temperatura, utilizzo di materiali abbinati per garantire la precisione.

3.3 Cavi di comunicazione: per sistemi bus di campo come RS485, Modbus, collegamento di sensori e sistemi di controllo.

3.4 Cavi schermati a sicurezza intrinseca: per aree pericolose e antideflagranti, solitamente con guaina esterna blu.

4. Linee guida per la selezione

4.1 Schermatura: si consiglia vivamente di utilizzare cavi schermati (schermatura messa a terra su una o entrambe le estremità) per evitare interferenze di rumore.

4.2 Conduttore: solitamente rame di elevata purezza (buona flessibilità, alta conduttività).

4.3 Ambiente di installazione: considerare la resistenza all'olio, il ritardo di fiamma, la resistenza all'usura, la resistenza alla trazione o l'interramento diretto.

5. Cosa sono i cavi per strumenti?

I cavi per strumenti sono appositamente progettati per la trasmissione del segnale e i circuiti di controllo in strumenti e misuratori in condizioni di bassa tensione. Sono ampiamente utilizzati nell'industria per collegare strumenti e apparecchiature di controllo, garantendo una trasmissione accurata del segnale e un controllo affidabile.

5.1 Tipi principali

5.1.1 Cavi di segnale analogico dello strumento: trasmettono segnali analogici come temperatura, pressione, flusso.

5.1.2 Cavi di segnale di commutazione dello strumento: Trasmettono segnali on/off.

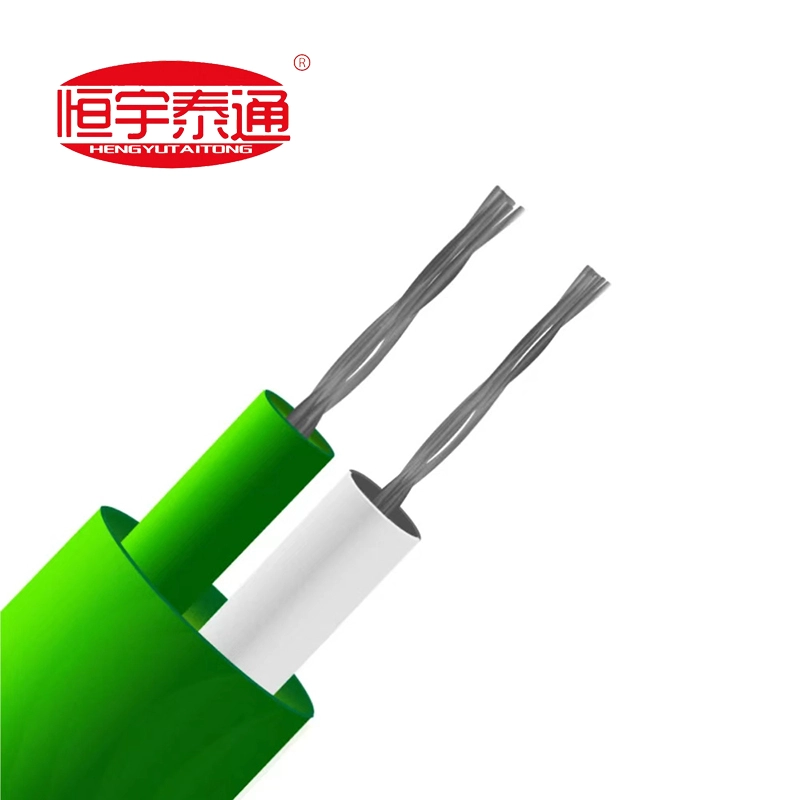

5.1.3 Cavi di prolunga per termocoppie: trasmettono segnali di temperatura dalle termocoppie ai dispositivi di misurazione.

5.1.4 Cavi di prolunga RTD: trasmettono segnali di temperatura da rilevatori di temperatura a resistenza.

5.1.5 Cavi di alimentazione: forniscono alimentazione a strumenti e apparecchiature.

5.1.6 Cavi di messa a terra: Fornire una messa a terra affidabile per i sistemi di strumenti.

5.1.7 Cavi di comunicazione: consentono la comunicazione tra strumenti e sistemi di controllo.

5.2 Applicazioni

5.2.1 Controllo: trasmettere segnali di controllo alla tensione nominale 450/750 V, per spie luminose, relè, interruttori, sistemi di interblocco allarme.

5.2.2 Misurazione: trasmissione di segnali analogici 4–20 mA, 0–10 V per sensori.

5.2.3 Comunicazione: trasmissione di segnali telefonici, dati, video e di rete.

5.3 Requisiti di selezione

5.3.1 Conduttore: rame stagnato o rame argentato per resistere all'ossidazione e migliorare la conduttività.

5.3.2 Isolamento e guaina: polimeri ad alte prestazioni con buona resistenza agli urti, alla trazione, alla flessione e all'usura.

5.3.3 Schermatura: treccia di rame stagnato per resistere a forti interferenze elettriche e magnetiche.

5.3.4 Strato di protezione: strato polimerico per proteggere l'isolamento e migliorare le prestazioni meccaniche.

5.4 Vantaggi prestazionali

5.4.1 Resistente a olio, usura, acidi, alcali e corrosione

5.4.2 Impermeabile e altamente schermato

5.4.3 Elevata resistenza alla trazione

5.4.4 Eccellente resistenza alla tensione

5.4.5 Elevata affidabilità e lunga durata

6. Cosa sono i cavi di segnale?

I cavi di segnale sono cavi schermati utilizzati per la trasmissione del segnale in sensori e strumenti, solitamente con conduttori stagnati o argentati per migliorare la stabilità del segnale. Sono caratterizzati da una struttura a quattro strati: isolamento, schermatura, avvolgimento e guaina, garantendo una trasmissione accurata di segnali elettrici deboli.

6.1 Cavi di Segnale Ferroviario

6.1.1 Adatto per CA 750 V o CC 1100 V e inferiore nei sistemi di segnalamento ferroviario.

6.1.2 Temperatura operativa: da -45 ℃ a + 60 ℃

6.1.3 Temperatura di posa: non inferiore a - 10℃

6.1.4 Temperatura del conduttore a lungo termine: ≤ 70 ℃

6.1.5 Raggio minimo di curvatura: 15–20 volte il diametro esterno

6.1.6 Funzioni: trasmissione di segnali analogici (1 MHz), segnali digitali (2 Mbit/s), dati di potenza e controllo

6.1.7 Applicazioni: segnalazione automatica di blocco, interblocco informatico, sistemi di dispacciamento, commutatori

6.2 Cavi di segnale minerari

6.2.1 Tipi comuni: MHY32, MHYVRP, ecc.（Modelli con cavo cinese）

6.2.2 Isolamento in PE, guaina in PVC ignifugo

6.2.3 Utilizzato in miniere sotterranee, pozzi, pozzi inclinati e aree con forti interferenze elettromagnetiche

6.2.4 Varie strutture per diversi ambienti minerari: blindate, schermate, flessibili, rinforzate

7. La nostra forza e il nostro impegno

Supportata dalla nostra forte scala di produzione e capacità, Taitong Cable ha raggiunto prestazioni di fornitura eccezionali nei cavi di segnale ferroviario e nei cavi di segnale minerario in Cina. Abbiamo stabilito una cooperazione stabile e a lungo termine con imprese ferroviarie e di estrazione del carbone a livello nazionale in Cina, impegnandoci inoltre a costruire una rete globale di fornitura di strumenti e cavi di segnale e a stabilire partnership stabili e a lungo termine con acquirenti e imprese in tutto il mondo. Taitong Cable è destinata a diventare un fornitore di cavi di livello mondiale tra le principali aziende cinesi di cavi con prezzi e qualità molto competitivi.
