Cavi di alimentazione multipolari STA in rame armato a bassa tensione isolati e rivestiti in PVC

I cavi di alimentazione multi‑core STA in rame armato a bassa tensione isolati e rivestiti in PVC (CU/PVC/STA/PVC) sono conformi alla norma IEC 60502‑1. Costruito con conduttore in rame nudo intrecciato di Classe 2 (il conduttore in rame solido di Classe 1 è opzionale per dimensioni inferiori a 6 mm² su richiesta), isolamento in PVC, armatura a doppio nastro di acciaio (STA) e guaina esterna in PVC, il cavo offre un'elevata resistenza alla compressione e agli impatti meccanici esterni. Adatto per installazione fissa, questo cavo di alimentazione armato STA può essere posato in interrati diretti, trincee per cavi e condotti sotterranei per impianti industriali, costruzioni municipali, energia ausiliaria per il trasporto ferroviario e distribuzione di edifici commerciali. La temperatura operativa continua nominale è di 70 ℃, con identificazione del nucleo secondo le regole di codifica a colori IEC60445/HD-308-S2.

Taitong Cable, un affidabile fornitore di cavi cinese, che possiede 5 stabilimenti in Cina, fornisce ordini all'ingrosso a prezzo di fabbrica. Sono disponibili più configurazioni principali. Supportiamo requisiti personalizzati e forniamo assistenza tecnica per la certificazione locale, al servizio di acquirenti di progetti, appaltatori EPC, grossisti e distributori di materiale elettrico in tutto il mondo.

CU/PVC/biancheria da letto in PVC/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Se fosse richiesta la conformità con HD603S1A3, indicarlo chiaramente nelle specifiche.)

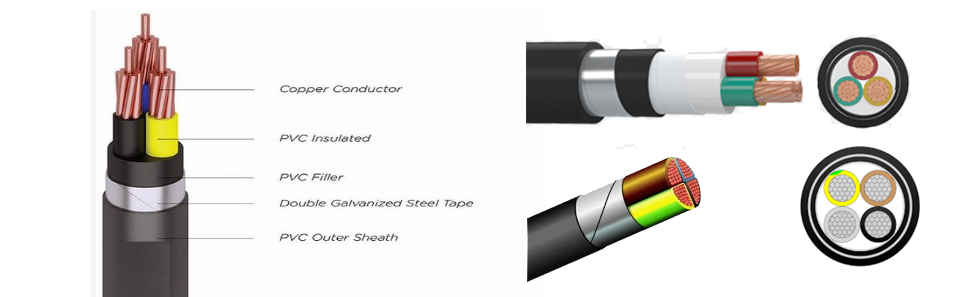

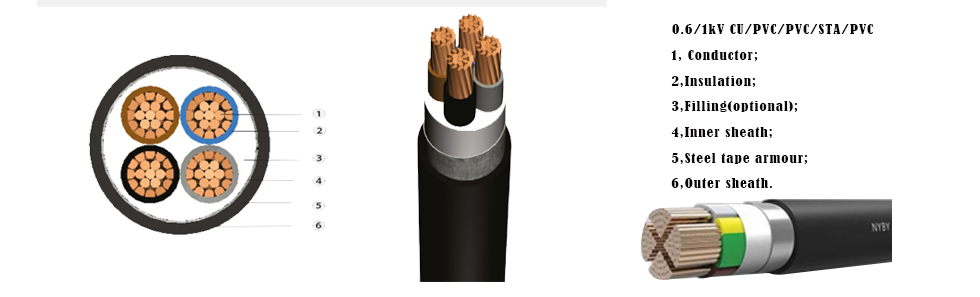

Costruzione (dall'interno all'esterno)

---

1, conduttore: conduttore in rame ricotto a trefoli di classe 2 secondo IEC60228 (il conduttore solido di classe 1 è disponibile anche come opzione).

2, Isolamento: isolamento in PVC-A conforme a IEC-60502-1

3, nuclei isolati disposti con riempitivi non igroscopici (opzionale)

4, biancheria da letto: biancheria da letto in PVC estruso

5, Armatura: doppia armatura in nastro di acciaio zincato (DSTA/STA)

6, Guaina superiore: Guaina esterna in PVC estruso, tipo ST2

Applicazioni di cavi di alimentazione multi‑core STA in rame armato a bassa tensione isolati e guaina in PVC 0,6/1 kV

---

Questo cavo di alimentazione armato STA (doppio nastro di acciaio) in rame a bassa tensione con isolamento in PVC a 2-5 conduttori è progettato per l'installazione a layout fisso. L'armatura in nastro di acciaio zincato a doppio strato offre un'eccezionale resistenza allo schiacciamento, agli urti e alla protezione dai roditori. È ampiamente adottato per la posa sotterranea direttamente interrata, trincee per cavi, condotte sotterranee, tunnel e gallerie di tubi di servizio.

Questo cavo in PVC armato LV STA fornisce energia per macchinari di impianti industriali, infrastrutture comunali, rete elettrica sotterranea di quartieri residenziali, circuiti ausiliari di trasporto ferroviario, distribuzione di energia nel seminterrato e trasmissione di energia in siti esterni. (Non adatto per l'installazione con carico di trazione pesante).

Colore dell'isolamento del nucleo: Identificazione secondo HD 308 S2. Verde/Giallo per conduttore di protezione secondo IEC 60445. (Vedi figura sotto)

---

I colori dell'isolamento e della guaina esterna sono disponibili su misura

Vantaggi principali dei cavi elettrici rivestiti in PVC armato con guaina in PVC armato con doppio nastro di acciaio, biancheria da letto in PVC isolato in PVC di rame a bassa tensione (600 / 1000 V)

---

1, Protezione meccanica: l'armatura in nastro d'acciaio (STA) previene danni da schiacciamento, urti o roditori.

2, stabilità fissa: il design multi-core in rame gestisce in modo efficiente carichi stabili e continui a bassa tensione.

3, Resistenza ambientale: la guaina esterna in PVC resiste all'umidità, agli agenti atmosferici e all'esposizione chimica lieve se utilizzata all'aperto

Specifiche tecniche dei cavi di alimentazione in PVC STA multicore BT Cu PVC STA da 0,6/1 kV

---

Costruzioni disponibili su misura per cavi elettrici multicore a bassa tensione isolati e rivestiti in rame armato STA in PVC

---

Costruzione dello strato base:

conduttore in rame + isolamento in PVC-A + biancheria da letto + armatura in nastro d'acciaio STA + guaina esterna

Nota: i campi magnetici all'interno dei cavi multipolari si contrastano a vicenda, pertanto non si verificherà un forte riscaldamento dovuto a correnti parassite, rendendo l'armatura in nastro di acciaio STA particolarmente adatta per layout multipolari.

Opzioni guaina esterna (selezionabili dal cliente)

1, guaina ST2-PVC (opzione standard di fabbrica, per ambienti interni, fosse per cavi ed edifici ordinari)

2, guaina in polietilene ST7-PE: progettata per l'interramento diretto in natura, terreno umido e condizioni all'aria aperta, con prestazioni impermeabili, resistenti all'invecchiamento e alle basse temperature

3, guaina ST8-LSZH a basso contenuto di fumi e senza alogeni: applicata in progetti di aree pubbliche affollate come tunnel, metropolitane e centri commerciali

Designazioni complete della struttura

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Scelte di sostituzione dell'armatura

1, armatura in nastro d'acciaio STA (standard, buona per resistere al carico di compressione per la sepoltura sotterranea)

2, armatura SWA in filo d'acciaio fine per scenari che richiedono sia resistenza alla compressione che resistenza alla trazione

3, armatura spessa in filo di acciaio per carichi pesanti per condizioni di posa ad alta tensione

4, armatura in filo di alluminio AWA per requisiti di leggerezza e resistenza alla corrosione

Personalizzazione del tipo di conduttore

1, conduttore in rame massiccio di Classe 1 per installazione fissa

2, conduttore in rame intrecciato compattato Classe 2 (standard generale di fabbrica)

3, conduttore flessibile in rame intrecciato di classe 5 per cablaggi di apparecchiature frequentemente piegate

4, conduttore di alluminio facoltativo

Aggiornamento del materiale isolante

1, isolamento in PVC-A (versione base, con temperatura operativa a lungo termine di 70 ℃)

2, isolamento in polietilene reticolato XLPE (temperatura di esercizio nominale di 90 ℃ e maggiore capacità di trasporto di corrente)

Biancheria interna personalizzabile

1, la biancheria da letto standard adotta materiale in PVC;

2, è disponibile biancheria da letto in PE o LSZH da abbinare al materiale della guaina esterna.

Strato di schermatura elettromagnetica opzionale

Schermatura opzionale in nastro di rame montata tra l'isolamento e il rivestimento per bloccare le interferenze elettromagnetiche industriali provenienti da inverter e dispositivi di controllo.

Esempio: Cu/PVC-Shield/STA/PE

Layout con combinazioni multiple di core

Configurazioni a 2 core, 3 core, 4 core, 5 core, 3+1 core, 3+2 core, 4+1 core

Guaina esterna funzionale modificata speciale

Guaina su misura per prestazioni ignifughe, resistenti al fuoco, resistenti ai raggi UV, resistenti all'olio, antitermiti, resistenti al freddo e anticorrosione

Perché ordinare cavi in ​​grandi quantità da Taitong Cable?

---

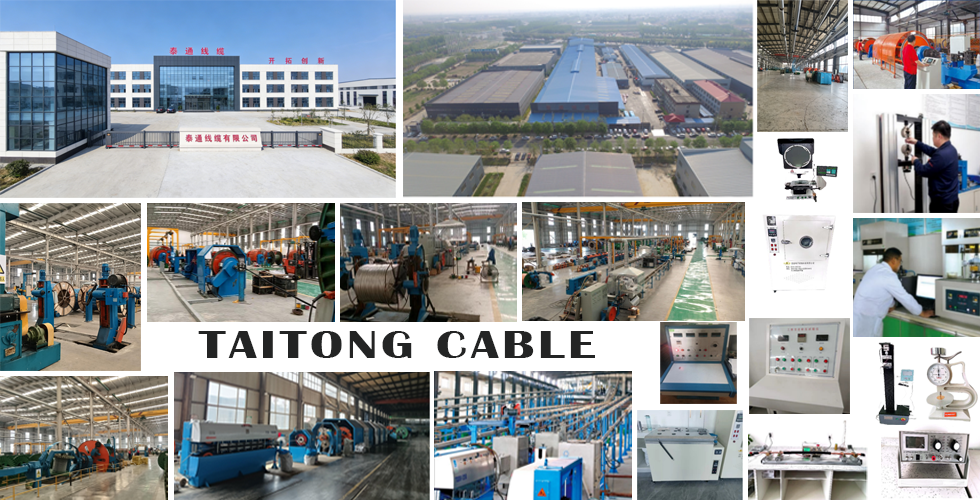

In qualità di produttore cinese di fili e cavi su larga scala, Taitong Cable ha fornito forniture di cavi per noti progetti su larga scala e ha creato partenariati cooperativi affidabili a lungo termine dal 2002. Abbiamo accumulato una ricca esperienza nel commercio internazionale orientato all'estero e nei servizi di approvvigionamento di ordini all'ingrosso. Supportati da cinque stabilimenti di produzione indipendenti e più di 30 filiali in tutte le regioni, forniamo cavi di prima qualità e servizi one-stop premurosi per gli acquirenti globali.
