Perché i cavi flessibili con isolamento minerale proteggono le griglie

Riepilogo:Per i grattacieli ad alta densità, le reti di trasporto sotterraneo e le zone petrolchimiche pesanti, specificare il livello finale di cablaggio ignifugo è essenziale per proteggere la sicurezza pubblica.Cavi flessibili resistenti al fuoco ad isolamento mineralerappresentano l'apice assoluto della sopravvivenza al fuoco elettrico. Questo articolo analizza l'anatomia strutturale avanzata, i meccanismi estremi di difesa antincendio-acqua-shock e i vantaggi di instradamento della serie di cavi di alimentazione NG-A da 0,6/1 kV di livello industriale.

Sommario

Introduzione

Layout Strutturale di Cavi Flessibili ad Isolamento Minerale NG-A 0,6/1kV

La sopravvivenza definitiva al fuoco: superare la fiamma, l'acqua e l'impatto

Perché la flessibilità cambia le regole del gioco per l'installazione in loco

Personalizzazione diretta in fabbrica e conformità dell'approvvigionamento

Introduzione

Quando un grave incendio compromette un complesso commerciale o una raffineria industriale, i cavi standard isolati in plastica si guastano in pochi minuti, interrompendo l'alimentazione alle linee di vita strutturali. Anche i cavi ignifughi standard o ignifughi di base hanno soglie termiche rigorose. Per i circuiti critici, come i principali ascensori antincendio, i sistemi di ventilazione di riserva e i pannelli di controllo di emergenza, le specifiche tecniche moderne richiedono cavi specializzati che semplicemente non possono bruciare.

Per soddisfare questi parametri di sicurezza globale senza compromessi delle infrastrutture, Taitong Cable Co., Ltd. produce cavi flessibili resistenti al fuoco con isolamento minerale ad alte prestazioni. Progettate con materiali inorganici che eliminano completamente i rischi di combustione, le nostre linee di prodotti offrono i massimi margini di sicurezza operativa a progetti ingegneristici di alto profilo in tutto il mondo.

Layout Strutturale di Cavi Flessibili ad Isolamento Minerale NG-A 0,6/1kV

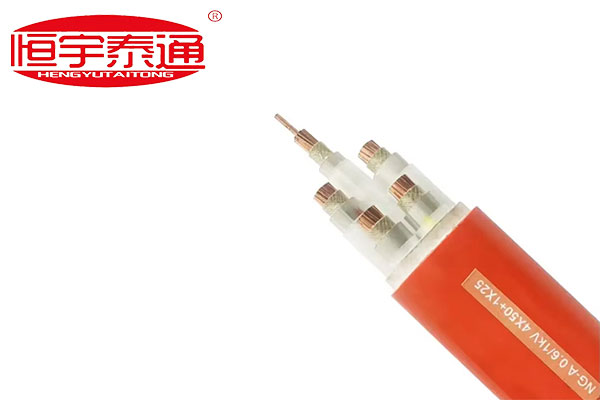

A differenza dei cavi di distribuzione in polimeri sintetici standard, l'architettura NG-A 0,6/1KV 4 X 50 + 1 X25 mm" utilizza composti minerali inorganici per creare uno schermo permanente

contro il caldo intenso:

Conduttori in rame ad alta purezza:Formato da fili elettrici in rame intrecciati per garantire una robusta trasmissione di potenza e una bassa resistenza durante le prestazioni giornaliere a pieno carico.

Barriera isolante minerale inorganica:Avvolto e compattato utilizzando minerali altamente stabili (come ossido di magnesio o nastri minerali sintetici specializzati). Questo strato contiene assolutamente zero materiali organici, il che significa che non può accendersi, prendere fuoco o sostenere la combustione.

Riempitivo interno e biancheria da letto protettiva:Realizzato con composti minerali ignifughi e atossici che mantengono l'arrotondamento del nucleo strutturale sotto stress meccanico.

Guaina protettiva in alluminio/metallica:Uno strato di contenimento metallico senza soluzione di continuità sotto il rivestimento esterno che fornisce impermeabilità impeccabile e robusta schermatura elettromagnetica (EMI).

Giacca esterna di sicurezza per impieghi gravosi:Una guaina ignifuga di colore arancione/rosso brillante, a bassa emissione di fumi, che fornisce un'eccellente resistenza al tracciamento e una chiara identificazione di sicurezza nelle passerelle portacavi condivise.

La sopravvivenza definitiva al fuoco: superare la fiamma, l'acqua e l'impatto

Le linee elettriche ignifughe standard vengono generalmente testate solo contro l'esposizione alla fiamma secca. Tuttavia, gli incendi strutturali nel mondo reale coinvolgono tre distinte forze distruttive che agiscono simultaneamente: calore intenso, spruzzi d’acqua pesante provenienti da sistemi di irrigazione di emergenza e impatti fisici dovuti al crollo di murature o alla caduta di travi.

La serie flessibile con isolamento minerale NG-A è specificamente progettata per resistere a questi rischi composti rispettando rigorosi criteri internazionali come il protocollo BS 6387 CWZ:

1. Resistenza alla fiamma (C):Mantiene l'integrità continua del circuito elettrico anche se esposto direttamente a combustione intensa a 950°C per un massimo di 180 minuti.

2.Resistenza agli spruzzi d'acqua (W):Resiste con successo ai cortocircuiti se sottoposto a fiamma diretta a 650°C per 15 minuti seguita da 15 minuti di getto d'acqua pesante con manichetta antincendio.

3.Resistenza agli urti meccanici (Z):Mantiene un flusso di potenza costante mentre viene martellato ripetutamente da una barra meccanica in condizioni di prova di fiamma a 950°C.

Perché la flessibilità cambia le regole del gioco per l'installazione in loco

Storicamente, utilizzare linee con isolamento minerale significava avere a che fare con barre rigide e pesanti rivestite in rame (BTTZ) vecchio stile. Questi sistemi tradizionali richiedevano strumenti di piegatura complessi e costosi, soffrivano di lunghezze di produzione ridotte e comportavano elevati costi di manodopera a causa di giunti complessi.

Il moderno design minerale flessibile NG-A di Taitong Cable risolve questi punti critici di installazione:

Piegatura a raggio stretto:I conduttori a trefoli e il nastro minerale flessibile di schermatura consentono alla linea di piegarsi agevolmente attorno ai pilastri strutturali in cemento e all'interno di armadi elettrici stretti.

Lunghe tirature continue:Prodotto in tamburi di lunghezza continua estesa, eliminando completamente la necessità di giunti intermedi dei cavi a metà corsa, riducendo i punti di vulnerabilità elettrica.

Personalizzazione diretta in fabbrica e conformità dell'approvvigionamento

I progetti di infrastrutture commerciali di livello élite consentono un margine assolutamente pari a zero per materiali non verificati o debolezze strutturali. Ogni lotto di sistemi di distribuzione minerale deve allinearsi perfettamente con l'esatto computo metrico decimale (BOQ) di ingegneria elettrica.

ATaitong Cavo Co., Ltd., rifiutiamo i rigidi sistemi di compensazione delle scorte prodotti in serie a favore di un modello di produzione personalizzato diretto al 100% in fabbrica. Progettiamo e produciamo ogni lotto di cavi flessibili con isolamento minerale per soddisfare i tuoi esatti requisiti di configurazione, personalizzando conteggi specifici di conduttori, disposizioni precise della sezione trasversale e lunghezze strutturali personalizzate per allinearti ai parametri elettrici precisi del tuo progetto.

Contatta oggi stesso il nostro team di ingegneri energetici ad alta sicurezzaper accedere a rapporti di test autorizzati, disegni strutturali dettagliati o per ricevere una stima dei costi espressa e diretta in fabbrica per la tua prossima gara d'appalto per l'infrastruttura di rete!
