Perchè Cavi Armati in Alluminio Quadripolari Reti Elettriche

Riepilogo: Nelle espansioni dei servizi industriali, nelle reti di raccolta degli impianti solari e nelle reti di distribuzione degli edifici commerciali, bilanciare la durabilità dell'interramento diretto con budget di approvvigionamento limitati è una priorità ingegneristica chiave. I cavi di alimentazione in alluminio armato a 4 conduttori (serie YJLV22 / 0,6/1kV) costituiscono una soluzione di trasmissione ad alta affidabilità per le reti secondarie a bassa tensione. Questo articolo tecnico analizza il design multistrato, la meccanica dell'armatura a doppio nastro di acciaio e i vantaggi in termini di costi che rendono i cavi elettrici in alluminio a 4 conduttori la scelta migliore per le gare d'appalto internazionali per le infrastrutture.

Sommario

Introduzione

Architettura strutturale dei cavi armati in alluminio a 4 conduttori

Armatura a doppio nastro d'acciaio: protezione dei percorsi di sepoltura diretta

Design a 4 core: semplificazione dell'alimentazione trifase a bassa tensione

Vantaggi economici dei conduttori in alluminio intrecciati

Scenari applicativi primari nelle reti elettriche regionali

Personalizzazione diretta in fabbrica e sicurezza dell'approvvigionamento

Introduzione

Le linee sotterranee di distribuzione elettrica a bassa tensione sono soggette a forti sollecitazioni fisiche. Le trincee sotterranee espongono i cavi non armati al movimento del terreno, alle forze di compattazione, ai bordi taglienti delle rocce e alla potenziale intrusione di roditori. Inoltre, la specificazione di conduttori in rame su lunghi tratti di distribuzione aumenta sostanzialmente i costi delle materie prime e le spese di trasporto.

Per risolvere questi ostacoli all'installazione, Taitong Cable produce cavi di alimentazione in alluminio armato con nastro d'acciaio a 4 conduttori da 0,6/1 kV di alta qualità. Abbinando conduttori intrecciati in alluminio ad alta conduttività con una robusta doppia armatura in nastro di acciaio, i nostri cavi forniscono resistenza meccanica affidabile e fornitura di energia continua per gli appaltatori di servizi pubblici globali.

Architettura strutturale dei cavi armati in alluminio a 4 conduttori

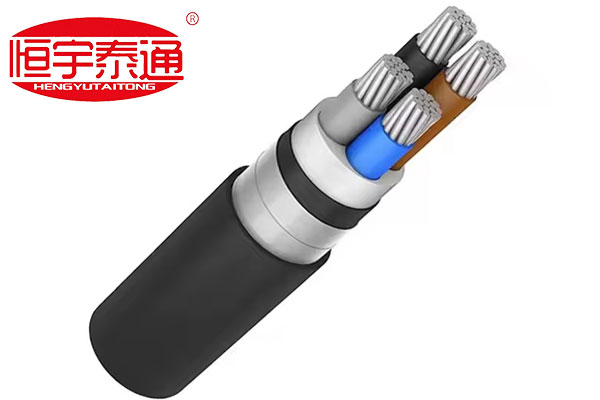

Uno sguardo dettagliato alla sezione trasversale del cavo di alimentazione in alluminio armato a 4 conduttori illustra la sua ingegneria a strati costruita per condizioni sotterranee difficili:

Conduttori in alluminio intrecciato compattato: formati da fili elettrici in alluminio di elevata purezza intrecciati strettamente per ridurre il diametro del cavo garantendo al tempo stesso una conduttività elettrica ottimale.

Isolamento XLPE/PVC con codice colore:Isolamento di fase codificato a colori (ad es. Marrone, Blu, Nero, Grigio) che consente un'identificazione precisa della fase e una connessione terminale semplificata durante l'installazione in loco.

Biancheria da letto interna estrusa:Strato di cuscino protettivo interno liscio avvolto sul fascio centrale assemblato per prevenire danni da attrito dell'armatura.

Armatura a doppio nastro d'acciaio (DSTA):Nastri corazzati elicoidali in acciaio sovrapposti avvolti saldamente attorno al letto interno, assorbendo pesanti impatti esterni e pressione radiale.

Guaina esterna resistente alle intemperie:Guaina esterna in PVC o PE resistente ai raggi UV, resistente all'umidità del suolo, alla corrosione acida e all'abrasione superficiale.

Armatura a doppio nastro d'acciaio: protezione dei percorsi di sepoltura diretta

Perché i consulenti di progetto e gli appaltatori EPC specificano l'armatura a doppio nastro d'acciaio (DSTA) per le installazioni di cavi sotterranei?

1.Compatibilità con sepoltura diretta:I cavi armati eliminano la necessità di costosi tubi esterni in PVC o cemento, consentendo l'installazione diretta in trincee a cielo aperto e riducendo i costi totali di costruzione civile.

2. Resistenza estrema allo schiacciamento e agli urti:Gli assestamenti del sottosuolo e i veicoli pesanti che passano sopra di loro esercitano una forza verticale continua. I doppi avvolgimenti in nastro d'acciaio proteggono i conduttori interni da deformazioni e perforazioni fisiche.

3. Difesa dai parassiti sotterranei:Roditori e parassiti scavatori spesso masticano i polimeri esterni morbidi. Lo strato di nastro d'acciaio crea una barriera fisica impenetrabile che prolunga la vita utile della linea oltre i 30 anni.

Design a 4 core: semplificazione dell'alimentazione trifase a bassa tensione

La configurazione a 4 conduttori è specificatamente progettata per reti di distribuzione trifase a quattro fili (3 Ph+N):

Distribuzione di fase bilanciata:Può ospitare conduttori trifase insieme a un conduttore neutro di dimensioni standard in un unico fascio di cavi.

Layout semplificato:Riduce i requisiti di manodopera per la posa dei cavi e di spazio per le passerelle rispetto alla posa di più cavi unipolari.

Vantaggi economici dei conduttori in alluminio intrecciati

Il prezzo delle materie prime ha un impatto significativo sulla sostenibilità delle infrastrutture. L’utilizzo di conduttori intrecciati in alluminio invece che in rame offre chiari vantaggi economici:

Notevoli risparmi di capitale:L'alluminio offre un'eccellente capacità di trasporto di energia a una frazione del costo del materiale del rame, consentendo agli appaltatori di estendere i budget dei progetti su distanze di distribuzione più lunghe.

Peso di trasporto e movimentazione ridotto:La struttura leggera dell'alluminio semplifica il traino delle passerelle portacavi, riduce le ore di manodopera per l'installazione e ottimizza il carico dei container per le spedizioni all'estero.

Scenari applicativi primari nelle reti elettriche regionali

Grazie alla loro durabilità strutturale e all'elevata efficienza in termini di costi, le linee in alluminio armato a 4 conduttori di Taitong Cable sono ampiamente presenti nelle gare d'appalto globali:

Reti di raccolta di parchi solari ed eolici:Trasporto di energia CA a bassa tensione dai trasformatori step-up ai principali hub di distribuzione attraverso vasti campi solari.

Complessi Industriali e Commerciali:Instradamento degli alimentatori principali sotterranei che collegano i trasformatori delle utenze principali ai pannelli di distribuzione della fabbrica.

Gare per l'estensione della rete suburbana:Sostituzione delle fragili linee aeree con reti blindate interrate per prevenire interruzioni di corrente legate alle condizioni meteorologiche nelle zone residenziali in crescita.

Personalizzazione diretta in fabbrica e sicurezza dell'approvvigionamento

Le gare d'appalto non lasciano spazio a vuoti di isolamento, variazioni dei conduttori o lacune nell'armatura. I contratti di appalto globali richiedono il rigoroso rispetto di parametri riconosciuti, tra cui IEC 60502-1 e BS 5467.

ACavo Taitong, supportiamo l'esecuzione del tuo progetto attraverso un modello di produzione personalizzato diretto al 100% in fabbrica. Non offriamo articoli prefabbricati e invecchiati per lo sdoganamento del magazzino. Invece, produciamo su misura ogni lotto di cavi armati in alluminio a 4 conduttori per allinearci direttamente al preciso computo quantitativo (BOQ) del tuo progetto, calibrando le sezioni trasversali dei conduttori (da 16 mm2 fino a 500 mm2), lo spessore dell'isolamento, i parametri dell'armatura e i materiali della guaina esterna per soddisfare gli standard di rete nazionali locali.

Contatta oggi stesso la nostra divisione di ingegneria dei cavi di alimentazione per richiedererapporti di prova di tipo verificati, disegni dimensionali personalizzati o un preventivo espresso diretto in fabbrica per la tua prossima offerta di potenza!
