Perché Cavi Armati in Alluminio 0,6/1kV Reti Elettriche

Riepilogo:Negli sviluppi di parchi industriali, reti di raccolta di energia rinnovabile e circuiti di distribuzione commerciale, è essenziale bilanciare i budget di installazione con una severa protezione sotterranea. I cavi elettrici armati in alluminio fungono da spina dorsale per le reti elettriche a bassa tensione interrate direttamente. Questo articolo analizza l'ingegneria a strati interni, i meccanismi di protezione del doppio nastro di acciaio e i vantaggi in termini di costi che rendono le linee corazzate multi-core in alluminio la specifica principale per l'approvvigionamento di progetti internazionali.

Sommario

Introduzione

Architettura strutturale dei cavi multipolari in alluminio armati da 0,6/1kV

Armatura a doppio nastro d'acciaio: protezione dei percorsi di utilità per l'interramento diretto

Conduttori in alluminio: massimizzare il ROI su infrastrutture su larga scala

Scenari applicativi primari nei progetti energetici globali

Personalizzazione diretta in fabbrica e sicurezza dell'approvvigionamento

Introduzione

Le reti di alimentazione elettrica sotterranee sono esposte a costanti rischi meccanici. Le trincee a interramento diretto sono soggette a schiacciamento della compattazione del suolo, colpi fisici accidentali durante lo scavo e intrusione di roditori sotterranei. Inoltre, nelle reti di distribuzione secondaria a lunga distanza, l'utilizzo dei tradizionali cavi in ​​rame pesante aumenta significativamente i costi delle materie prime e le spese generali di trasporto.

Per risolvere queste sfide tecniche e di bilancio,Cavo Taitongproduce cavi di alimentazione multipolari in alluminio armato ad alte prestazioni da 0,6/1kV. Combinando conduttori intrecciati in alluminio ad alta conduttività con un'armatura metallica per carichi pesanti, i nostri cavi offrono sicurezza meccanica senza compromessi ed efficienza operativa a lungo termine agli appaltatori di servizi pubblici globali.

Architettura strutturale dei cavi multipolari in alluminio armati da 0,6/1kV

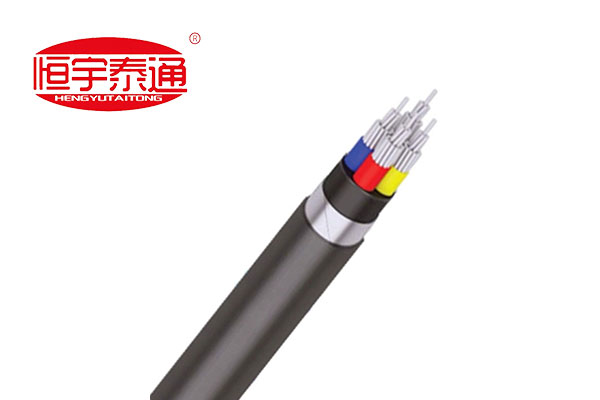

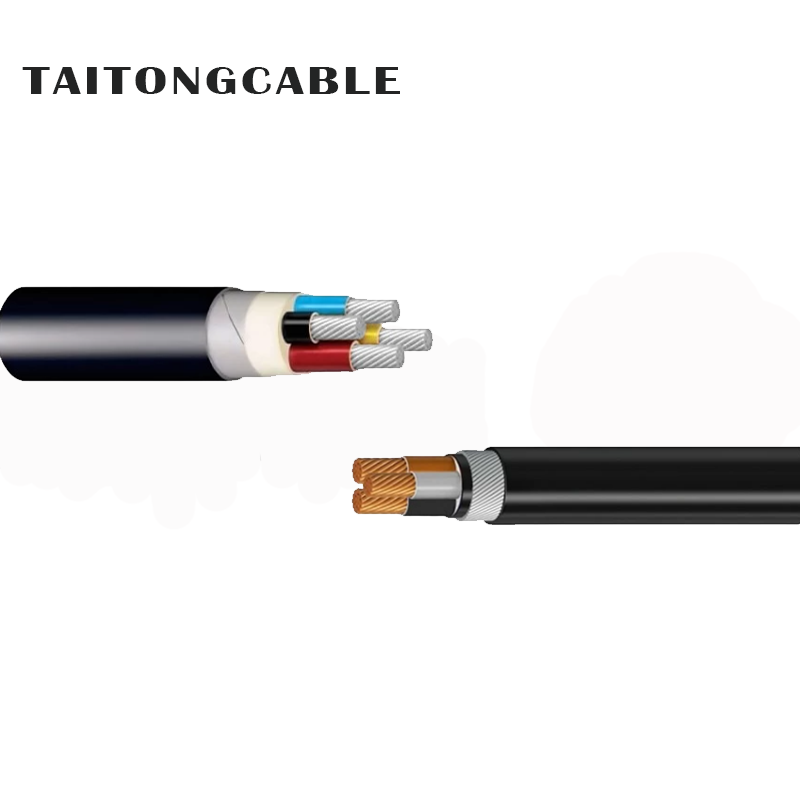

La sezione trasversale multistrato di un cavo di alimentazione in alluminio armato con nastro di acciaio fornisce una protezione meccanica ed elettrica completa:

Conduttori in alluminio intrecciati (Classe 2):Formato da fili elettrici in alluminio di elevata purezza intrecciati strettamente per garantire capacità di corrente stabile, peso ridotto ed elevata affidabilità della connessione terminale.

Isolamento di fase con codice colore:Isolamento premium in XLPE o PVC avvolto attorno a ciascun nucleo in colori standardizzati (rosso, giallo, blu, ecc.) per garantire un'identificazione della fase senza errori durante l'installazione in sito.

Biancheria da letto interna estrusa/fodera per cuscino:Formato sopra il gruppo del nucleo interno per proteggere gli isolamenti di fase da bordi metallici taglienti durante il processo di armatura.

Armatura a doppio nastro d'acciaio (DSTA):Fasce di acciaio elicoidali sovrapposte avvolte attorno alla matrice del nucleo per assorbire elevate pressioni di schiacciamento radiale e impedire che strumenti fisici o rocce forino il cavo.

Guaina esterna protettiva per impieghi gravosi:Una guaina in PVC o PE resistente all'olio e stabilizzata ai raggi UV che impedisce l'ingresso di umidità, la corrosione degli acidi del suolo e il degrado ambientale.

Armatura a doppio nastro d'acciaio: protezione dei percorsi di utilità per l'interramento diretto

Perché i consulenti infrastrutturali specificanocavi armati con nastro d'acciaio (DSTA).come la serie YJLV22/VLV22 per rete secondaria a bassa tensione?

1.Eliminazione dei costosi condotti esterni:I cavi non armati richiedono condutture pesanti in PVC o cemento quando interrati. I progetti corazzati con nastri d'acciaio possono essere posati direttamente nelle trincee sotterranee, riducendo drasticamente i costi di scavo civile e tubazioni.

2. Schiacciamento estremo e difesa dagli impatti:La forte pressione del sottosuolo, l’assestamento delle rocce o il passaggio dei veicoli sopra la testa possono deformare i cavi in ​​plastica morbida. I doppi avvolgimenti in nastro di acciaio assorbono l'impatto fisico, mantenendo l'integrità del nucleo strutturale e prevenendo cortocircuiti fase-fase.

3. Protezione dai parassiti sotterranei:Termiti, roditori e roditori masticano regolarmente i rivestimenti polimerici standard. L’impenetrabile barriera metallica in acciaio previene i danni biologici, allungando la vita della rete sotterranea oltre i 30 anni.

Conduttori in alluminio: massimizzare il ROI su infrastrutture su larga scala

I budget delle materie prime determinano la fattibilità del progetto. Utilizzandoconduttori in alluminio intrecciatial posto del rame offre decisivi vantaggi economici:

Risparmio sostanziale sui costi:L'alluminio offre un'eccezionale conduttività per ogni dollaro, consentendo agli appaltatori EPC di ridurre significativamente la spesa per i materiali dei cavi su estesi chilometri di distribuzione.

Peso di movimentazione più leggero:Il peso ridotto dell'alluminio semplifica il traino delle passerelle portacavi, riduce le ore di manodopera di installazione e abbassa i costi di trasporto dei container per la consegna all'estero.

Scenari applicativi primari nei progetti energetici globali

Grazie al loro equilibrio tra resistenza, protezione e convenienza, le serie in alluminio armato di Taitong Cable sono ampiamente utilizzate nelle principali gare d'appalto internazionali:

Parchi solari ed eolici:Trasporto dell'uscita a bassa tensione dalle stazioni inverter alle unità di trasformazione step-up su vasti terreni all'aperto.

Complessi Industriali e Impianti Chimici:Instradamento dell'energia secondaria lungo trincee per cavi esterne e condotti sotterranei esposti a carichi di macchinari pesanti.

Sottorete commerciale e residenziale:Collegamento delle principali sottostazioni di trasformazione ai quadri di distribuzione dei singoli edifici negli insediamenti suburbani in espansione.

Personalizzazione diretta in fabbrica e sicurezza dell'approvvigionamento

L’approvvigionamento internazionale di infrastrutture consente tolleranza zero per vuoti di isolamento o lacune nell’armatura. Ogni lotto di produzione deve essere conforme ad autorevoli standard internazionali, tra cui IEC 60502-1 e BS 5467.

ACavo Taitong, supportiamo l'esecuzione del tuo progetto attraverso un modello di produzione personalizzato diretto al 100% in fabbrica. Non offriamo articoli prefabbricati e invecchiati per lo sdoganamento del magazzino. Invece, produciamo su misura ogni lotto di cavi elettrici armati in alluminio per allinearci direttamente al computo metrico preciso (BOQ) del tuo progetto, calibrando le sezioni trasversali dei conduttori (da 16 mm2 fino a 500 mm2), combinazioni multi-core (3-core, 4-core, 3+1, 4+1, 3+2), spessore dell'armatura e composti specializzati del rivestimento esterno per soddisfare i requisiti della rete nazionale locale.

Contatta oggi stesso la nostra divisione di ingegneria della distribuzione dell'energiaper richiedere certificati di prova di tipo autorizzati, progetti dimensionali personalizzati o per ricevere una stima dei costi espressa e diretta in fabbrica per la tua prossima gara d'appalto per la rete!
