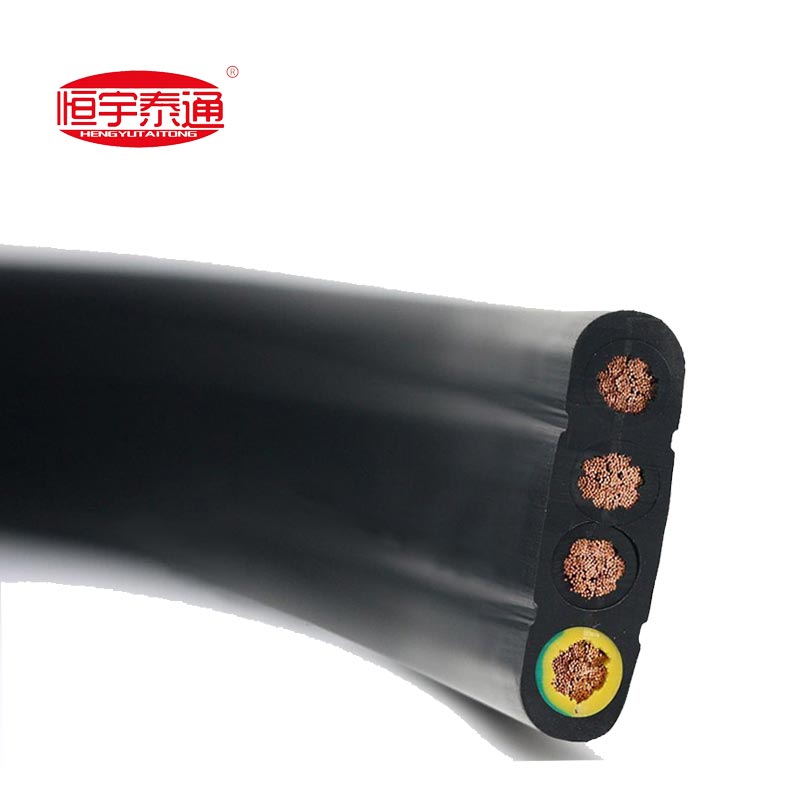

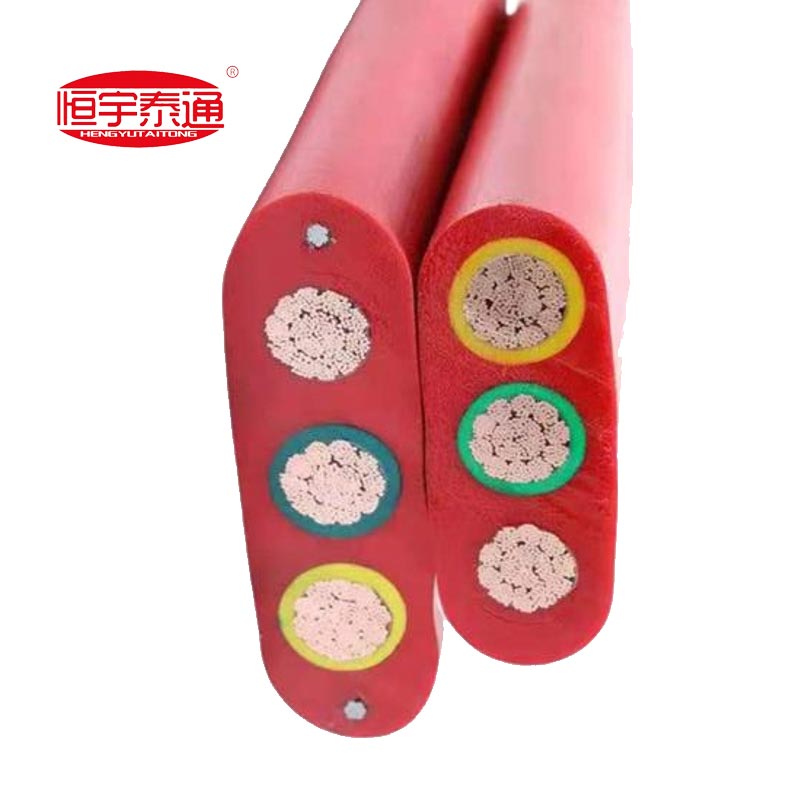

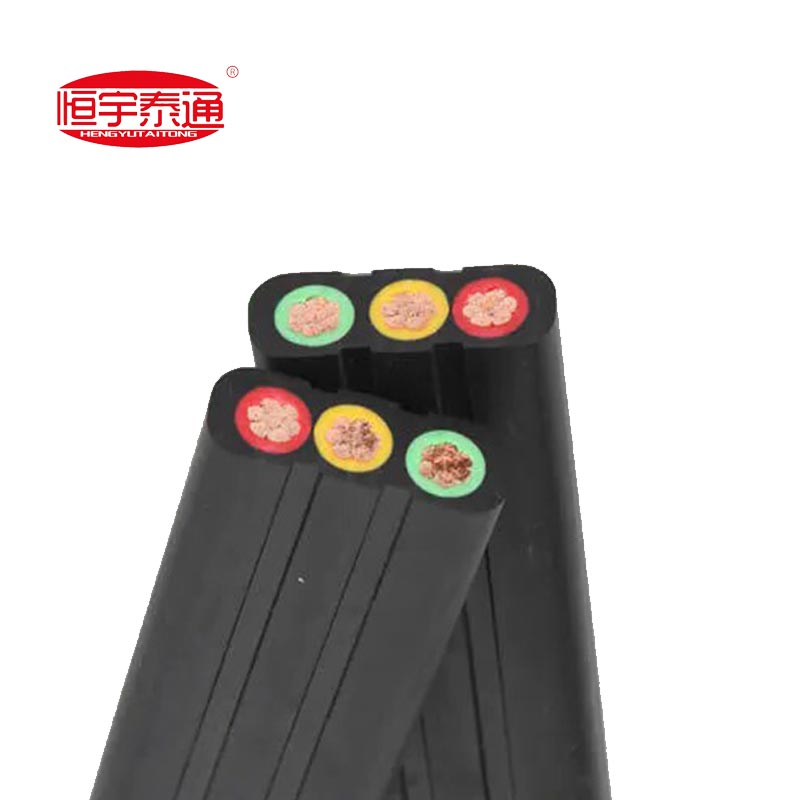

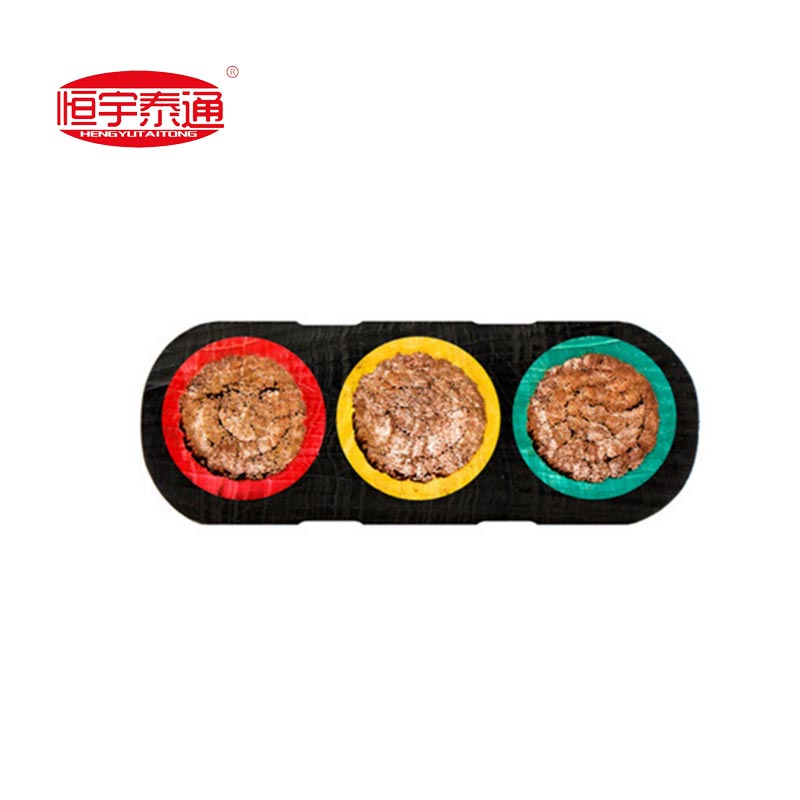

Cavo piatto con guaina in gomma speciale

Taitong Cable è un produttore cinese professionale specializzato in cavi piatti con guaina in gomma speciale. I nostri prodotti trovano ampia applicazione nei macchinari portuali, nelle gru a portale, nei carriponte e in varie attrezzature speciali, comprese le applicazioni di trasporto con ascensori. Adottando materiali di alta qualità e rigorosi standard di produzione, i nostri speciali cavi piatti rivestiti in gomma sono caratterizzati da eccellente flessibilità, durata e resistenza ambientale che sono stati esportati a clienti in tutto il mondo con prezzi diretti in fabbrica.

Invia richiesta

Descrizione del prodotto

1. Introduzione al prodotto

Il cavo piatto speciale rivestito in gomma è un cavo piatto altamente flessibile e resistente progettato per lavori mobili e gravosi ambienti. È costituito principalmente da conduttori flessibili in rame a trefoli, isolamento in gomma, filo di acciaio portante rinforzo e una spessa guaina di gomma. Questo cavo presenta un'eccellente resistenza alla flessione, elevata resistenza alla trazione, olio resistenza, resistenza all'abrasione e resistenza all'invecchiamento. La struttura piatta previene efficacemente torsioni e avvolgimenti durante i movimenti frequenti, ampiamente utilizzato in macchinari portuali, gru a portale, carriponte, ascensori e altro attrezzature speciali. Supporta la trasmissione stabile di potenza e segnale durante il funzionamento alternativo a lungo termine. Con prestazioni affidabili e forte adattabilità, è ideale per varie applicazioni di trasmissione di potenza mobile in interni e all'aperto.

2. Modelli e specifiche del prodotto

2.1 Tipologie di prodotto Cavo piatto speciale con guaina in gomma

1. Cavo piatto flessibile con guaina in gomma
2. Cavo piatto con guaina NBR, isolato in PVC
3. Cavo piatto in gomma con schermatura a treccia di rame
4. Cavo piatto ad alte prestazioni con guaina esterna in poliuretano
5. Cavo piatto multipolare (8–48 nuclei) per sistemi di controllo gru

2.2 Struttura del cavo piatto speciale rivestito in gomma

Conduttore: Rame ricotto fine multifilo, conforme a IEC 60228 Classe 5/6 o VDE 0295 Classe 5; cordatura extra fine per un'elevata flessibilità.
Isolamento: EPR (gomma etilene propilene) o speciale mescola di PVC; codificati a colori o numerati per l'identificazione; verde-giallo per il nucleo di terra.
Disposizione centrale: Disposizione del nucleo parallelo piatto (lineare) o quinconciale per compattezza e antitorsione.

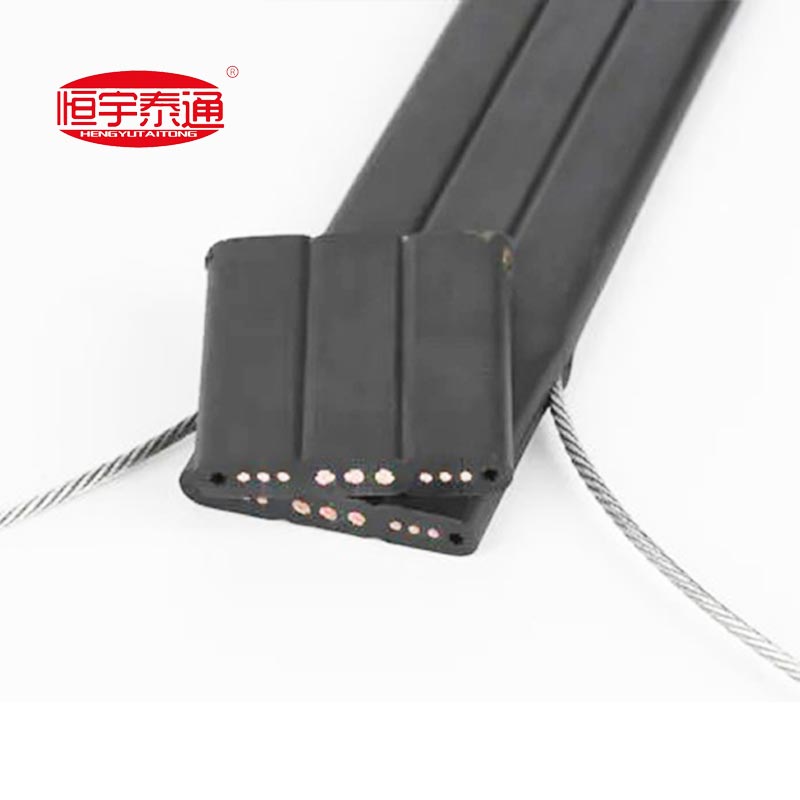

Rinforzo: Due fili di acciaio zincato incorporati su entrambi i lati per resistenza alla trazione, fondamentale per i viaggi della gru a lunga campata.
Schermatura: Treccia di rame stagnato ad alta densità (densità di schermatura >80%) per resistere alle interferenze elettromagnetiche.
Guaina esterna: NBR per carichi pesanti (gomma nitrilica), CSM (polietilene clorosolfonato) o PUR (poliuretano); resistente all'olio, all'abrasione, ai raggi UV e alla nebbia salina.

3. Caratteristiche prestazionali chiave del cavo piatto rivestito in gomma

3.1 Tensione nominale: 300/500 V, 450/750 V, 0,6/1 kV (gradi industriali standard).
3.2 Intervallo di temperatura: da -40°C a +90°C (funzionamento continuo); disponibile su misura fino a -50°C o fino a +120°C.
3.3 Raggio di curvatura: Installazione fissa: 5× spessore del cavo; mobile/in viaggio: 8–10× spessore del cavo.
3.4 Piegare la vita: ≥1.000.000 di cicli; modelli ad alta flessibilità ≥ 5.000.000 di cicli.
3.5 Resistenza meccanica: Resistenza alla trazione ≥50MPa; resistenza allo strappo ≥25N/mm; resistenza all'abrasione ≥5.000 cicli di attrito.
3.6 Resistenza ambientale: Resistente all'olio, agli acidi/alcali, ai raggi UV, alla nebbia salina; adatto per ambienti marini e portuali.
3.7 Ritardo di fiamma: Conforme a IEC 60332-1, VDE 0472-804 Parte B e UL 94 V-0/VW-1.
3.8 Prestazioni elettriche: Resistenza di isolamento ≥10MΩ·km a 20°C; tensione di prova 2.500–3.500 V CA per 5 minuti senza guasti.

4.Norme applicabili

Standard internazionali

IEC 60227: Cavi isolati con cloruro di polivinile con tensioni nominali fino a 450/750 V inclusi.
IEC 60228: Conduttori di cavi isolati.
IEC 60332-1: Prova su cavi isolati in condizioni di incendio – Parte 1: Prova di propagazione della fiamma verticale per un singolo filo o cavo isolato.
VDE 0295: Conduttori flessibili in rame per cavi.
VDE 0482 / EN 50265-2-1: Specifiche per cavi flessibili rivestiti in gomma per usi generali.
CE (LVD/RoHS): conformità alla direttiva UE sulla bassa tensione e restrizione delle sostanze pericolose.

Standard cinesi

GB/T 5023.6: Cavi isolati in PVC con tensioni nominali fino a 450/750 V inclusi – Parte 6: Cavi per ascensori e cavi piatti per scopi generali.
GB/T 12706: Cavi di alimentazione e accessori con isolamento estruso con tensione nominale da 1 kV (Um=1,2 kV) a 35 kV (Um=40,5 kV).
GB/T 18380.1: Test su cavi isolati in condizioni di incendio – Parte 1: Test di propagazione della fiamma verticale per un singolo filo o cavo isolato.

5.Parametri tecnici

Parametro	Unità	Valore tipico
Tensione nominale	V	300/500, 450/750, 600/1000
Sezione trasversale del conduttore	mm²	0,5–10 (controllo), 16–50 (potenza)
Numero di core	–	2–48
Raggio minimo di curvatura (mobile)	× Spessore	8–10
Temperatura operativa	°C	da -40 a +90
Tensione di prova (CA)	V	2500–3500 (5 minuti)
Resistenza di isolamento (20°C)	MΩ·km	≥10
Resistenza alla trazione (guaina)	MPa	≥50
Ritardante di fiamma	–	IEC 60332-1, UL 94 V-0

Supportato da prezzi competitivi, capacità di produzione su larga scala, attrezzature di produzione avanzate e a team di talenti professionali, Taitong Cable Co., Ltd. occupa una posizione di rilievo nel settore dei cavi in Cina.

I nostri speciali cavi piatti rivestiti in gomma vengono venduti da molti anni sul mercato nazionale e vengono continuamente ampliati nei mercati internazionali, contribuendo al miglioramento dell’ambiente residenziale, pubblico e industriale standard insieme a progetti civili e nazionali e collaborando con clienti stranieri per costruire un modello più progressista società.

In qualità di rispettabile produttore e fornitore cinese di cavi, vantiamo un team di ricerca e sviluppo e una rigorosa aderenza alla sicurezza e standard di qualificazione, come la certificazione ISO, la marcatura CE e la certificazione MA per l'uso in miniera. Questi punti di forza danno risultati risparmi tangibili sui costi e vantaggi operativi affidabili per i clienti in tutto il mondo, con guadagni diffusi a livello globale riconoscimento e fiducia.
