Perché i cavi armati in alluminio LV sono ideali per l'interramento

Riepilogo: Per le infrastrutture moderne, le reti comunali e gli impianti industriali, la scelta della giusta struttura del cavo è fondamentale per bilanciare costi e affidabilità a lungo termine.Cavi energia armati in alluminio a bassa tensione 0,6/1 kVsono emersi come lo standard industriale per la distribuzione sotterranea a interramento diretto. In questo articolo analizziamo gli strati tecnici di questi cavi ad alte prestazioni e analizziamo perché la loro costruzione unica offre la massima protezione contro lo stress meccanico e le sfide ambientali.

Introduzione

Approfondimento sulla costruzione di cavi in ​​alluminio armati

Principali vantaggi dell'armatura a doppio nastro d'acciaio (DSTA)

Scenari applicativi nelle gare d'appalto globali

Parametri tecnici: conformità IEC 60502-1

Conclusione e supporto di fabbrica

Introduzione

Quando progettano reti di distribuzione elettrica sotterranee, i responsabili degli approvvigionamenti devono affrontare una doppia sfida: tenere sotto controllo i budget per i materiali e garantire al tempo stesso che la rete possa resistere per decenni a condizioni difficili del terreno, umidità e carichi mutevoli. Le opzioni tradizionali non armate spesso non sono sufficienti nelle applicazioni di sepoltura diretta, causando guasti costosi. Oggi, i cavi elettrici in alluminio armati da 0,6/1 kV risolvono questo dilemma combinando l'estrema efficienza in termini di costi dei conduttori in alluminio con una robusta armatura meccanica.

In qualità di fornitore strategico CREC verificato, Taitong Cable è specializzato nella produzione di cavi in ​​alluminio armati multicore personalizzati, adattati esattamente alle specifiche regionali dei servizi pubblici e ai computi metrici di progetto internazionali (BOQ).

Approfondimento sulla costruzione di cavi in ​​alluminio armati

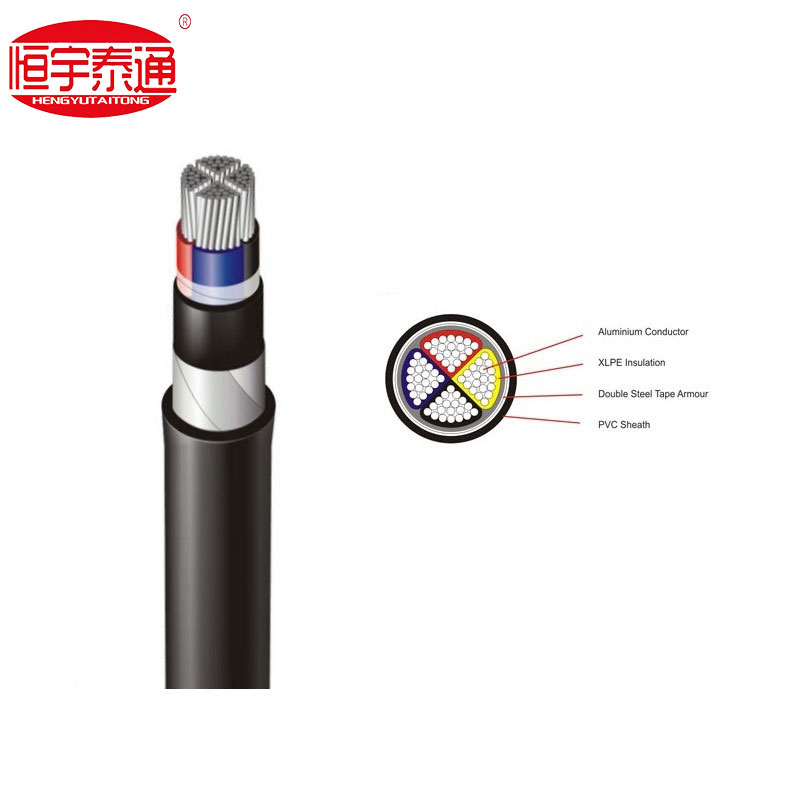

L'affidabilità di una rete elettrica a bassa tensione dipende interamente dall'integrità della sezione trasversale dei suoi cavi. Osservando il profilo tecnico di un cavo di alimentazione standard a 4 conduttori, possiamo vedere un sistema di protezione multistrato fortemente ottimizzato:

Secondo le specifiche di progettazione degli standard internazionali, il cavo è progettato con quattro strati distinti e funzionali:

1. Conduttore in alluminio:Utilizza alluminio intrecciato compatto a forma di settore di elevata purezza. Il design dei settori garantisce che i quattro nuclei si adattino perfettamente insieme con spazi d'aria interstiziali minimi, riducendo significativamente il diametro esterno complessivo e risparmiando spazio nel condotto.

2.Isolamento XLPE:Il polietilene reticolato fornisce eccezionali proprietà termiche ed elettriche, consentendo al nucleo di funzionare in sicurezza a temperature continue fino a 90°C e di gestire sovraccarichi di cortocircuito fino a 250°C.

3. Armatura a doppio nastro d'acciaio (DSTA):Due strati di nastro elicoidale in acciaio sono avvolti sul letto interno. Questo scudo metallico garantisce una copertura continua ed un'elevata resistenza ai carichi di schiacciamento verticale e agli urti accidentali durante lo scavo del terreno.

4. Guaina in PVC:Il rivestimento esterno in cloruro di polivinile per impieghi gravosi protegge l'armatura metallica interna dall'umidità, dalla corrosione chimica nel terreno e dai raggi UV quando esposta sopra il suolo.

Principali vantaggi dell'armatura a doppio nastro d'acciaio (DSTA)

Perché i consulenti tecnici impongono specificamente la doppia armatura a nastro d'acciaio rispetto alle varianti non armate per le reti a bassa tensione?

Resistenza meccanica superiore allo schiacciamento:I cavi sotterranei sono soggetti all'assestamento del suolo, al traffico veicolare pesante sopraelevato e ai terreni rocciosi. Il doppio nastro in acciaio funge da scudo meccanico che assorbe la pressione esterna senza deformare l'isolamento XLPE sottostante.

Protezione da roditori e termiti:Nelle zone di espansione tropicale o rurale, le termiti sotterranee e i roditori rappresentano una grave minaccia per i rivestimenti polimerici. L'armatura in nastro d'acciaio fornisce una barriera fisica impenetrabile che impedisce la bioinfestazione.

Sepoltura diretta economicamente vantaggiosa:I cavi non armati richiedono trincee profonde, rinforzate con cemento o costose tubazioni continue. I cavi armati in alluminio possono essere interrati in sicurezza direttamente nelle trincee del terreno con letto di sabbia, riducendo drasticamente i costi di ingegneria civile e di manodopera di installazione.

Scenari applicativi nelle gare d'appalto globali

Grazie alla loro resilienza strutturale, i cavi armati in alluminio da 0,6/1 kV sono ampiamente utilizzati negli appalti per infrastrutture critiche nel Sud-Est asiatico, in Africa e nei paesi dell'iniziativa "Belt and Road":

Principale distribuzione municipale di energia:Collegamento dei trasformatori delle sottostazioni ai chioschi di distribuzione residenziali e commerciali.

Impianti industriali e impianti di produzione:Alimentazione di impianti di macchinari pesanti in cui i cavi sono posati in passerelle portacavi aperte o condotti sotterranei esposti a vibrazioni meccaniche.

Progetti di energia rinnovabile:Collegamento di stazioni inverter centralizzate in parchi solari e reti eoliche su larga scala.

Infrastrutture pubbliche:Fornitura di linee elettriche sotterranee affidabili per reti di illuminazione stradale municipale e sistemi di monitoraggio autostradali.

Parametri tecnici: conformità IEC 60502-1

Presso Taitong Cable, tutti i cavi elettrici armati in alluminio a bassa tensione sono interamente prodotti e testati in stretta conformità con la norma IEC 60502-1 (Cavi per tensioni nominali da 1 kV fino a 30 kV).

Conclusione e supporto di fabbrica

Investire in cavi elettrici armati in alluminio da 0,6/1 kV garantisce che il vostro progetto beneficerà di un ciclo di vita esente da manutenzione, mantenendo al tempo stesso le spese in conto capitale iniziali altamente competitive. Poiché ogni ambiente di installazione della rete è unico, mantenere un inventario unico per tutti è inefficiente.

Cavo Taitongopera su un modello produttivo personalizzato al 100%. Non disponiamo di ingenti scorte generiche; progettiamo e produciamo invece ogni lotto di cavi armati multipolari su ordinazione, garantendo un numero di conduttori personalizzato, aree trasversali (ad esempio nuclei di illuminazione stradale integrati) e la precisa conformità ai requisiti del progetto regionale.

Contatta il nostro team di ingegneri oggi stessoper ottenere una stima diretta del prezzo di fabbrica, schede tecniche o per discutere le specifiche dei cavi personalizzati per la tua prossima gara d'appalto!
