Perché i cavi di alimentazione LV da 1 kV sono essenziali per le reti

Riepilogo: Nelle reti di distribuzione dell'energia secondaria, nei complessi commerciali e nelle zone industriali localizzate, le linee a bassa tensione costituiscono il collegamento finale e più critico con gli utenti finali.Cavi di distribuzione dell'energia a bassa tensione con potenza nominale pari o inferiore a 1 kV fungere da canali primari per queste reti. Questo articolo analizza la meccanica multi-core interna, i vantaggi dei materiali e le architetture di sicurezza dei cavi in ​​alluminio armati standard da 0,6/1 kV, aiutando i project manager a massimizzare l'efficienza della rete elettrica.

Sommario

Introduzione

Ingegneria strutturale di cavi di alimentazione pentapolari 0,6/1kV

Il vantaggio economico strategico dell’alluminio nella distribuzione a bassa tensione

La necessità di sistemi a 5 core nelle moderne gare d'appalto elettriche

Conformità diretta in fabbrica e approvvigionamento di progetti

Introduzione

La transizione dalle sottostazioni di media tensione alle reti di consumo localizzate richiede cavi di distribuzione secondaria incredibilmente stabili. Operando a 1 kV e inferiori, questi circuiti devono gestire continuamente profili di carico fluttuanti, squilibri monofase e disturbi fisici esterni di terra. Per gestire queste richieste senza gonfiare i budget edilizi comunali, i consulenti elettrici fanno ampio affidamento su cavi in ​​alluminio armati.

Progettato proprio per la stabilità a lungo termine,Cavo Taitong produce cavi di distribuzione dell'alimentazione a bassa tensione di prima qualità da 0,6/1 kV. Utilizzando tecnologie specializzate di compattazione e torsione multi-core, le nostre linee offrono una combinazione ideale di resilienza meccanica e affidabilità elettrica per lo sviluppo di servizi pubblici globali.

Ingegneria strutturale di cavi di alimentazione pentapolari 0,6/1kV

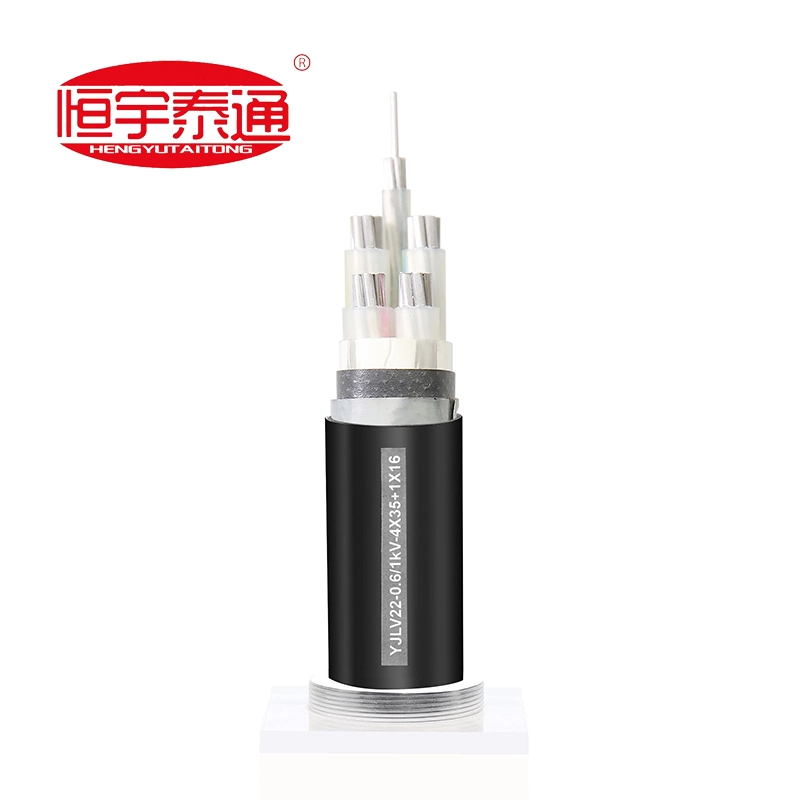

Osservando le configurazioni standard come YJLV22-0,6/1kV, la sezione trasversale del cavo rivela un avanzato sistema protettivo multistrato costruito per l'interramento diretto o l'installazione in condotto:

Conduttori in alluminio compattato:Sagomati e intrecciati in alluminio di elevata purezza per massimizzare le sezioni trasversali elettriche eliminando al tempo stesso gli spazi d'aria all'interno del nucleo.

Isolamento in polietilene reticolato (XLPE):Fornisce un elevato isolamento dielettrico e consente ai conduttori centrali di funzionare in sicurezza a temperature continue fino a 90°C.

Biancheria da letto interna e riempitivi:Materiali in polipropilene non igroscopico che mantengono la struttura multicore perfettamente rotonda e strutturalmente equilibrata.

Armatura a doppio nastro d'acciaio (DSTA):Nastri metallici sovrapposti avvolti strettamente sotto il rivestimento esterno, forniscono resistenza per carichi pesanti contro carichi di schiacciamento sotterranei e impatti con pale da scavo.

Rivestimento esterno in PVC resistente:Fornisce uno strato avanzato di tracciamento ambientale che resiste agli acidi del terreno, alle infiltrazioni di umidità e all'usura abrasiva.

Il vantaggio economico strategico dell’alluminio nella distribuzione a bassa tensione

Per le reti secondarie regionali estese, l’utilizzo di nuclei in rame può far salire alle stelle i budget per gli appalti. I moderni sistemi a bassa tensione scelgono conduttori in alluminio compattato per due motivi decisivi:

1. Notevoli risparmi sul budget:L’approvvigionamento di anime in alluminio riduce intrinsecamente le spese dei materiali fino al 40% rispetto alle alternative altamente volatili in rame, consentendo agli appaltatori di espandere la presenza sulla rete entro rigorosi limiti finanziari.

2. Gestione semplificata in loco:La natura leggera dei nuclei in alluminio rende questi cavi multipolari più facili da trascinare attraverso tortuosi condotti sotterranei o posare in trincee profonde, riducendo al minimo l'affaticamento del personale e le ore di installazione.

La necessità di sistemi a 5 core nelle moderne gare d'appalto elettriche

Le normative edilizie internazionali e le specifiche della rete elettrica spesso lo impongonoArchitetture di cavi a 5 conduttori(ad esempio, 3 fasi + 1 nucleo neutro + 1 nucleo di messa a terra dedicato) rispetto ai vecchi progetti a 4 nuclei:

Gestione armonica superiore:Le moderne zone commerciali sono piene di carichi non lineari che respingono le correnti armoniche elevate attraverso la linea neutra. Le nostre configurazioni dedicate con nucleo neutro prevengono i sovraccarichi termici.

Messa a terra impeccabile:Il nucleo di terra (PE) integrato e separato fornisce un percorso immediato a terra a bassa impedenza. Ciò garantisce che gli interruttori automatici scattino istantaneamente durante un guasto, proteggendo le apparecchiature e il personale a valle da tensioni di contatto pericolose.

Conformità diretta in fabbrica e approvvigionamento di progetti

I progetti di espansione della rete elettrica secondaria non lasciano alcun margine per errori di installazione o difetti di produzione. Le infrastrutture a bassa tensione richiedono un preciso adeguamento tecnicoCEI 60502-1protocolli standard internazionali.

ACavo Taitong, applichiamo un rigoroso modello di produzione personalizzato diretto in fabbrica al 100%. Non eliminiamo le scorte di magazzino generiche e obsolete. Invece, ogni lotto di cavi di distribuzione a bassa tensione viene estruso su misura per corrispondere esattamente alle distinte base del progetto (BOQ), garantendo passaggi trasversali specifici (ad esempio, 4✖35 + 1✖16mm2), colori di tracciamento specializzati della guaina e conformità precisa con le ordinanze elettriche locali.

Contatta oggi stesso la nostra divisione di ingegneria a bassa tensioneper assicurarti cataloghi di prove di tipo autorizzate, progetti di progettazione trasversale o per ricevere una matrice dei prezzi di fabbrica espressa e pronta per il contratto per la tua prossima gara d'appalto di progetto!
