Perché i cavi elettrici in rame MT garantiscono l'affidabilità della rete

Riepilogo: Con l’espansione delle moderne industrie pesanti e delle infrastrutture urbane, le reti a media tensione richiedono una stabilità di trasmissione senza precedenti.Cavi energia di media tensione da 6/10 kV a 26/35 kVfungono da arterie vitali per la distribuzione elettrica ad alto carico. Questo articolo analizza gli strati strutturali critici, i vantaggi ingegneristici e i rigorosi standard di test dei cavi in ​​rame a media tensione, guidando i gestori degli approvvigionamenti delle infrastrutture verso la sicurezza della rete a lungo termine.

Sommario

1.Introduzione

2. Strati strutturali dei cavi MT da 6/10 kV a 26/35 kV

3.Perché i conduttori in rame eccellono nei sistemi di media tensione

4.Eliminazione dei rischi sotterranei: schermature e armature

5.Conformità tecnica e personalizzazione di fabbrica

Introduzione

Il funzionamento delle reti elettriche nell'intervallo di media tensione compreso tra 6 kV e 35 kV introduce uno stress elettrico significativo che le linee standard a bassa tensione non possono sopportare. A questi potenziali elevati, qualsiasi irregolarità strutturale può portare a scariche parziali catastrofiche. Per garantire una continuità ininterrotta per le sottostazioni comunali e le grandi zone di produzione, i consulenti tecnici specificano continuamente soluzioni di media tensione con nucleo in rame per carichi pesanti.

In qualità di produttore riconosciuto a livello internazionale,Cavo Taitongsfrutta linee di produzione avanzate di vulcanizzazione della catenaria per fornire cavi elettrici da 6/10 kV a 26/35 kV che superano i margini di sicurezza della rete globale, fornendo opzioni di distribuzione ad alta efficienza per le gare d'appalto dell'industria pesante.

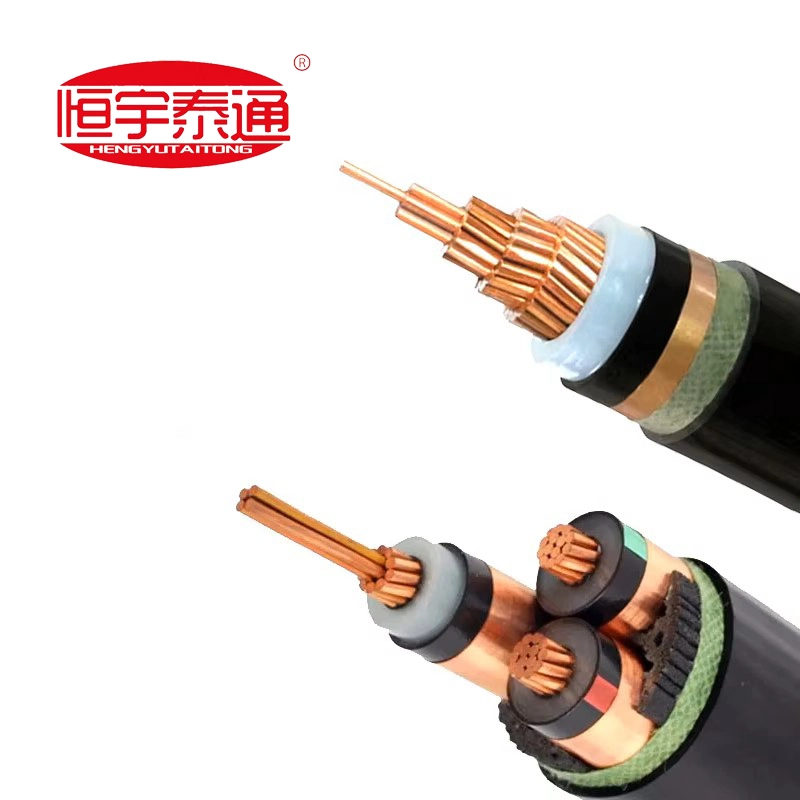

Strati strutturali di cavi MT da 6/10 kV a 26/35 kV

A differenza dei cavi a bassa tensione, i cavi a media tensione richiedono un sofisticato strato a tripla estrusione per uniformare l’intenso campo elettrico interno. L'ingegneria strutturale coinvolge diverse zone di precisione:

Conduttore: Rame a trefolo compatto circolare di elevata purezza (Classe 2) che garantisce la massima conduttività e un diametro minimo.

Schermo interno a semiconduttore: Uno strato semiconduttore liscio estruso direttamente sul conduttore per eliminare le concentrazioni di stress elettrico.

Isolamento XLPE: Polietilene reticolato extra pulito, resistente alle sollecitazioni ad alta tensione fino a 90°C in funzionamento continuo.

Scudo isolante esterno: Uno strato semiconduttore staccabile o legato che uniforma i campi elettrici radiali.

Strato schermante metallico: Nastri o fili di rame ad alta conduttività avvolti elicoidale progettati per trasportare in sicurezza correnti di carica capacitiva e correnti di guasto a terra.

Guaina protettiva esterna: Guaina in PVC robusto e resistente agli agenti atmosferici o PE ad alta densità, progettata per isolare la schermatura metallica dall'umidità del sottosuolo.

Perché i conduttori in rame eccellono nei sistemi di media tensione

Mentre l’alluminio domina le linee locali a bassa tensione grazie ai bassi costi iniziali, il rame ad elevata purezza è lo standard indiscusso per la distribuzione critica di media tensione da 6 kV a 35 kV per diversi motivi chiave:

1. Capacità di carico di corrente superiore: Il rame offre una resistenza elettrica significativamente inferiore rispetto all'alluminio, consentendo alle configurazioni single-core o tripla di trasmettere enormi blocchi di potenza attraverso banchi di condotti sotterranei più stretti.

2. Caduta di tensione ridotta al minimo: Essenziali per corse industriali più lunghe, i nuclei in rame riducono drasticamente le perdite di riscaldamento della trasmissione su linee regionali estese.

3. Elevata resistenza alla trazione meccanica: Il rame può resistere a tensioni di trazione estreme durante il complesso tracciamento di trincee o installazioni di perforazione direzionale profonda, eliminando i rischi di allungamento del nucleo.

Eliminazione dei rischi sotterranei: schermature e armature

La minaccia più comune per i circuiti di media tensione interrati è l'albero dell'acqua, un fenomeno in cui i microvuoti nell'isolamento economico combinati con l'umidità degradano lentamente il cavo nel tempo.

Cavo Taitongelimina questo rischio utilizzando materiali compositi ultra-puliti e una tecnologia di reticolazione a tripla coestrusione all'avanguardia. La schermatura a nastro di rame sovrapposto combinata con l'armatura opzionale in filo di acciaio (SWA) o con l'armatura a doppio nastro di acciaio (DSTA) forma una doppia barriera. Questa barriera respinge completamente la pressione rocciosa sotterranea, le infiltrazioni di umidità e il degrado dei roditori, estendendo l'aspettativa di vita operativa oltre i 30 anni.

Conformità tecnica e personalizzazione di fabbrica

Gli appalti per le infrastrutture globali non lasciano spazio a compromessi. I sistemi di media tensione richiedono un'esecuzione della progettazione impeccabile supportata da rigide certificazioni di prova di tipo.

ACavo Taitong, non gestiamo un centro di compensazione generico di azioni di massa. Utilizzando un modello di produzione personalizzato diretto al 100% in fabbrica, ogni lotto di cavi di media tensione unipolari e tripolari viene progettato direttamente in base ai computi metrici (BOQ) specifici del progetto, ai requisiti del sistema di tracciamento e alle specifiche ambientali localizzate.

Contatta oggi stesso la nostra unità tecnica di media tensioneper accedere ai cataloghi tecnici di fabbrica, alle schede di progettazione trasversale o per ricevere una stima dei costi rapida e pronta per il contratto per la gara d'appalto per l'infrastruttura della rete regionale!
