Perché i cavi di controllo schermati prevengono il rumore EMI

Riepilogo:Negli impianti di produzione automatizzati, nelle stazioni di produzione di energia e negli impianti di lavorazione complessi, le linee di controllo corrono lungo le linee elettriche pesanti, creando intensi campi elettromagnetici.Cavi di controllo antidisturbo schermatiservire come sistema nervoso affidabile di queste operazioni. Questo articolo analizza l'architettura del materiale multistrato, i meccanismi di soppressione delle interferenze elettromagnetiche (EMI) e i vantaggi della schermatura che rendono i cavi di controllo di alta qualità fondamentali per la moderna automazione industriale.

Sommario

Introduzione

Anatomia strutturale dei cavi di controllo anti-interferenza schermati

Perché la schermatura intrecciata è vitale contro il rumore industriale

Scenari applicativi critici nell'ingegneria automatizzata

Conformità diretta in fabbrica e ordini personalizzati

Introduzione

Man mano che gli impianti industriali integrano sistemi automatizzati più intelligenti, la densità delle apparecchiature elettroniche aumenta in modo esponenziale. Questo ambiente ad alta densità genera enormi quantità di interferenze elettromagnetiche (EMI) e interferenze in radiofrequenza (RFI). Senza un'adeguata schermatura, i segnali di controllo a bassa tensione inviati a controller logici programmabili (PLC), sensori e attuatori possono facilmente danneggiarsi, portando a false letture della macchina, errori di sistema o arresti di emergenza pericolosi.

Per proteggere i segnali automatizzati critici,Cavo Taitongproduce cavi anti-interferenza di controllo schermati per carichi pesanti. Combinando conduttori altamente flessibili con una fitta schermatura metallica, queste linee di controllo garantiscono una trasmissione del segnale impeccabile in zone industriali fortemente disturbate in tutto il mondo.

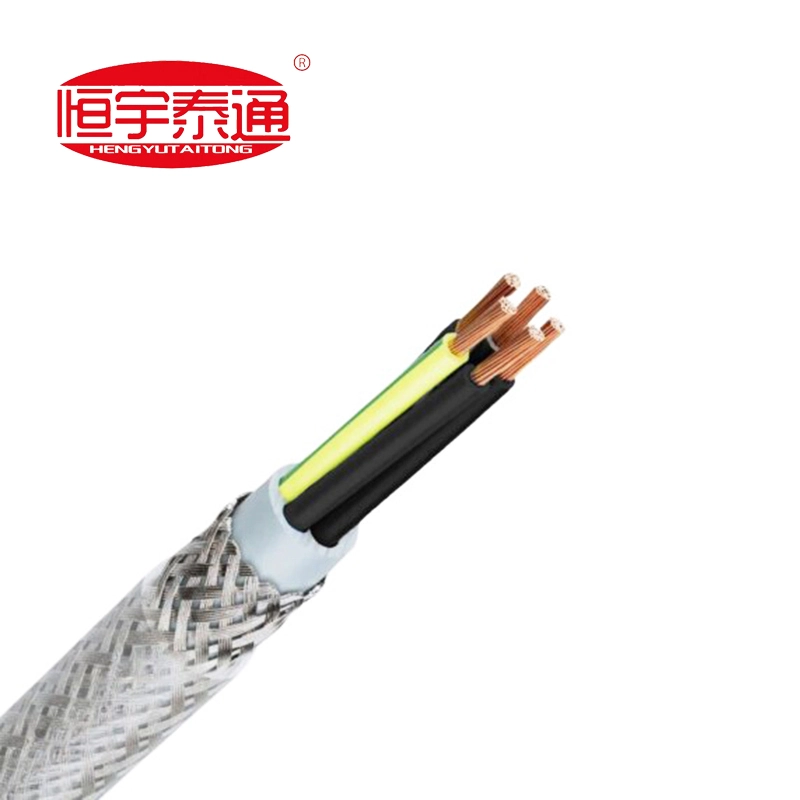

Anatomia strutturale dei cavi di controllo anti-interferenza schermati

La configurazione interna di un cavo di controllo standard è progettata strato per strato per separare il rumore esterno dai conduttori interni in rame:

Conduttori in rame ad alta purezza: Composto da fili di rame semplici multipolari finemente intrecciati, che forniscono la massima conduttività elettrica e una flessibilità superiore per un instradamento stretto all'interno dei pannelli di controllo.

Isolamento con codice colore: Composto isolante in PVC o XLPE di alta qualità con codifica a colori distinta (incluso il cavo di messa a terra verde/giallo standard) per una semplice identificazione del terminale e sicurezza durante l'installazione.

Strato interno di biancheria da letto/guaina: Un involucro polimerico liscio o uno strato estruso che lega strettamente insieme i nuclei ritorti e forma un cuscino protettivo per lo schermo sovrastante.

Scudo metallico intrecciato ad alta copertura: Una fitta treccia intrecciata di fili di rame stagnato o di acciaio che avvolge i nuclei interni, fungendo da barriera elettromagnetica impenetrabile.

Rivestimento esterno ignifugo: Una robusta guaina in PVC formulata per resistere agli spruzzi d'olio, al tracciamento dell'umidità, all'abrasione e alla propagazione delle fiamme nelle passerelle portacavi aperte.

Perché la schermatura intrecciata è vitale contro il rumore industriale

Mentre i cavi di controllo non schermati funzionano bene nei circuiti elettrici di base, gli hub industriali automatizzati richiedono schermature intrecciate ad alta copertura per tre ragioni chiave in termini di prestazioni:

1. Assorbimento completo di EMI e RFI: La treccia metallica funge da gabbia di Faraday. Intercetta le onde elettromagnetiche irradiate dai grandi motori circostanti, dai trasformatori e dai cavi di alimentazione ad alta tensione, deviando in modo sicuro le correnti vaganti verso terra prima che interrompano i segnali del nucleo interno.

2. Resistenza flessibile superiore: A differenza degli scudi statici in foglio di alluminio che possono facilmente strapparsi o rompersi se piegati ripetutamente all'interno di macchinari dinamici, una treccia metallica intrecciata mantiene l'integrità della schermatura strutturale al 100% anche in caso di flessione e torsione meccanica continua.

3. Prevenzione delle conversazioni incrociate: Nelle canaline di controllo multipolari, le correnti ad alta frequenza in un filo possono diffondersi nei circuiti vicini. L'intrecciatura di precisione isola i singoli gruppi di cavi, garantendo flussi di dati puliti e indipendenti.

Scenari applicativi critici nell'ingegneria automatizzata

Grazie alla loro affidabilità anti-interferenza, i cavi di controllo schermati sono fortemente specificati nelle gare d'appalto per infrastrutture di precisione:

Linee di assemblaggio automatizzate e robotizzate: Collegamento di banchi di controllo PLC centrali a bracci robotici automatizzati e trasportatori di assemblaggio che richiedono cicli di comando ininterrotti.

Pannelli di controllo e relè della sottostazione: Interconnessione di strumenti di misura, relè di protezione e controlli di quadri in ambienti ad alta tensione.

Raffinerie petrolchimiche e di lavorazione: Trasmissione di letture delicate dei sensori di temperatura, pressione e flussometro su cavi estesi interni ed esterni.

HVAC e gestione degli edifici: Instradamento di circuiti di controllo sicuri e silenziosi attraverso grattacieli commerciali per gestire la ventilazione automatizzata, gli ascensori e le architetture di sicurezza.

Conformità diretta in fabbrica e ordini personalizzati

La strumentazione di precisione consente un margine pari a zero per squilibri di impedenza o spazi vuoti di schermatura. I contratti di appalto industriale impongono l’esatta conformità a rigorosi standard di qualità come IEC 60227 o norme industriali regionali.

ACavo Taitong, rifiutiamo i rigidi sistemi di compensazione delle scorte prodotti in serie a favore di un modello di produzione personalizzato diretto al 100% in fabbrica. Comprendiamo che ogni configurazione di automazione richiede un numero di nuclei unico, disposizioni di messa a terra specifiche e proprietà di isolamento specializzate. Produciamo su misura ogni lotto di cavi di controllo direttamente in base al computo metrico specifico (BOQ) del tuo progetto, calibrando il dimensionamento del nucleo, i rapporti di copertura della schermatura e i composti della guaina per adattarli esattamente al tuo ambiente elettrico.

Contatta oggi stesso il nostro team di ingegneri della strumentazioneper richiedere disegni tecnici verificati, layout personalizzati per la disposizione dei componenti principali o per ricevere un preventivo di prezzo espresso e diretto in fabbrica per il tuo prossimo bando di gara!
